Ο σοβιετικός "Κύκλος" καταρρίπτει αεροσκάφη εδώ και 55 χρόνια! (Εικόνες)

Το 2K11 Krug (το NATO το αποκαλεί SA-4 Ganef) είναι ένα σοβιετικής παραγωγής πυραυλικό σύστημα αεράμυνας μεσαίου υψομέτρου. Η ανάπτυξη του συστήματος ξεκίνησε το 1958, ενώ η πρώτη έκδοση ονόματι Krug-Α μπήκε σε λειτουργία το 1967. Οι βαριά τροποποιημένες εκδόσεις Krug-M και Krug-M1 ξεκίνησαν να επιχειρούν το 1971 και το 1974 αντίστοιχα.

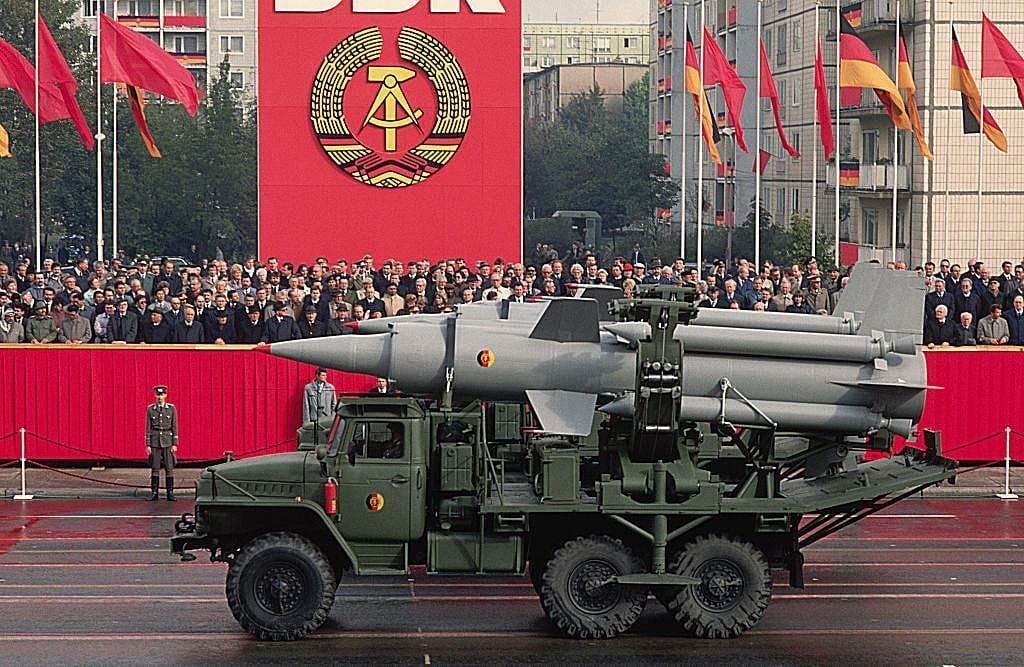

Το όπλο αποκαλύφθηκε για πρώτη φορά κατά την διάρκεια στρατιωτικής παρέλασης στην Μόσχα το 1965. Οι τροποποιημένες εκδόσεις που προαναφέραμε κυκλοφόρησαν για να λύσουν προβλήματα που παρατηρήθηκαν στην αρχική εκδοχή του συστήματος.

Η Μονάδα Εκτόξευσης Πυραύλων και οι Πύραυλοι

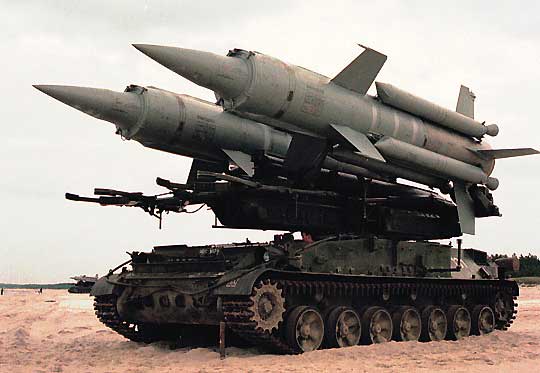

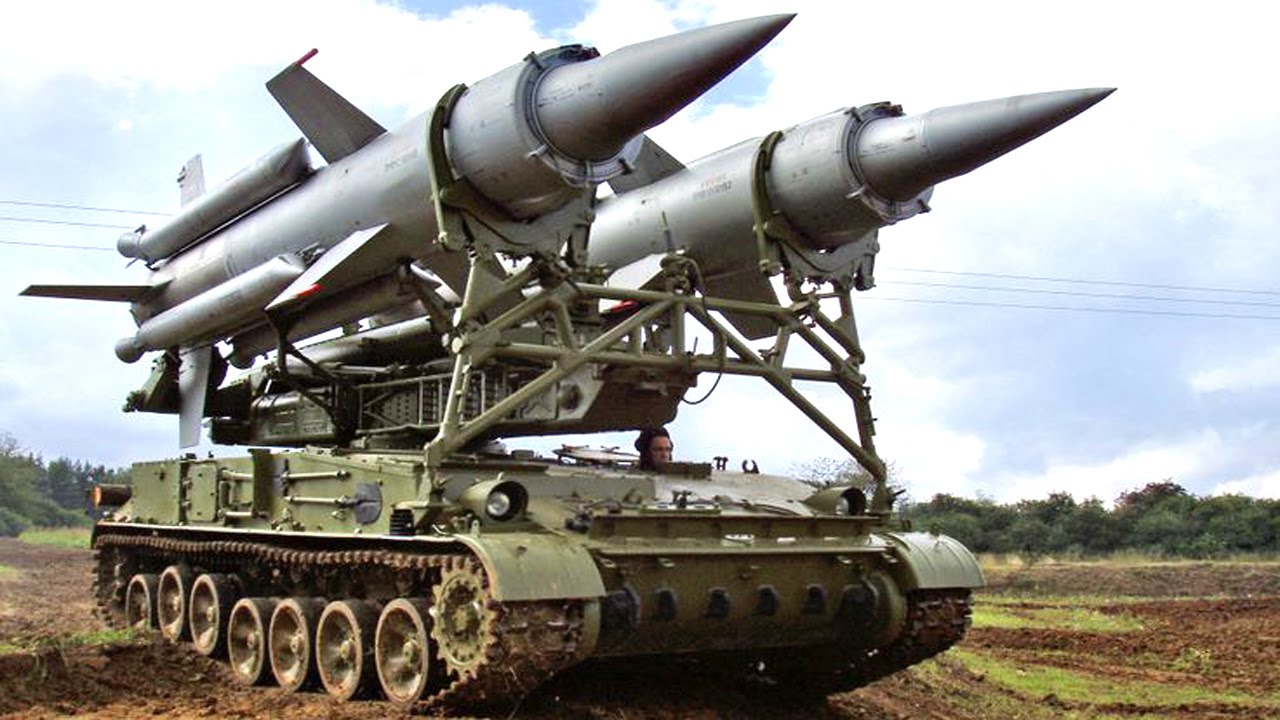

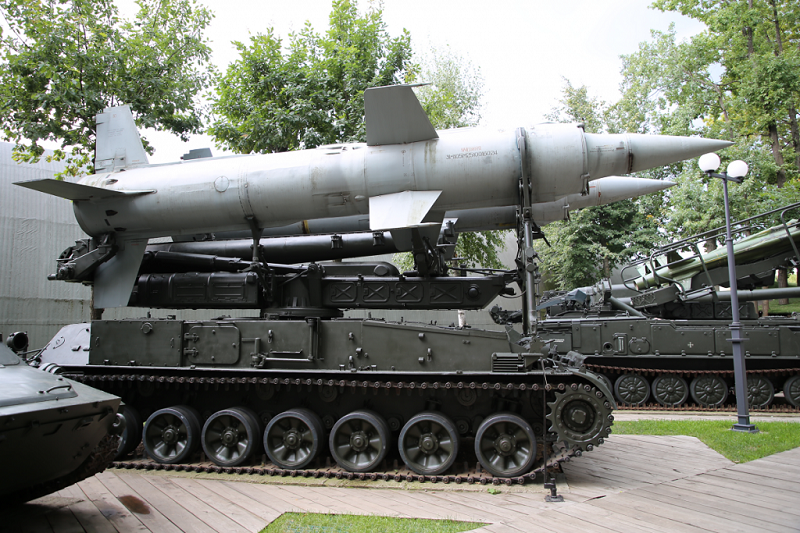

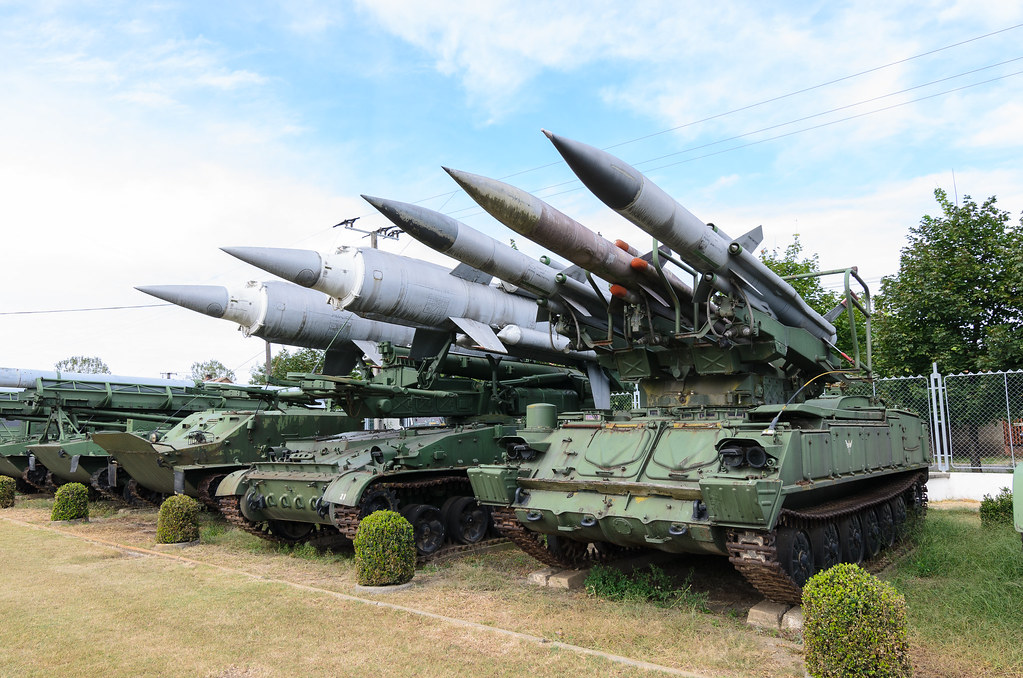

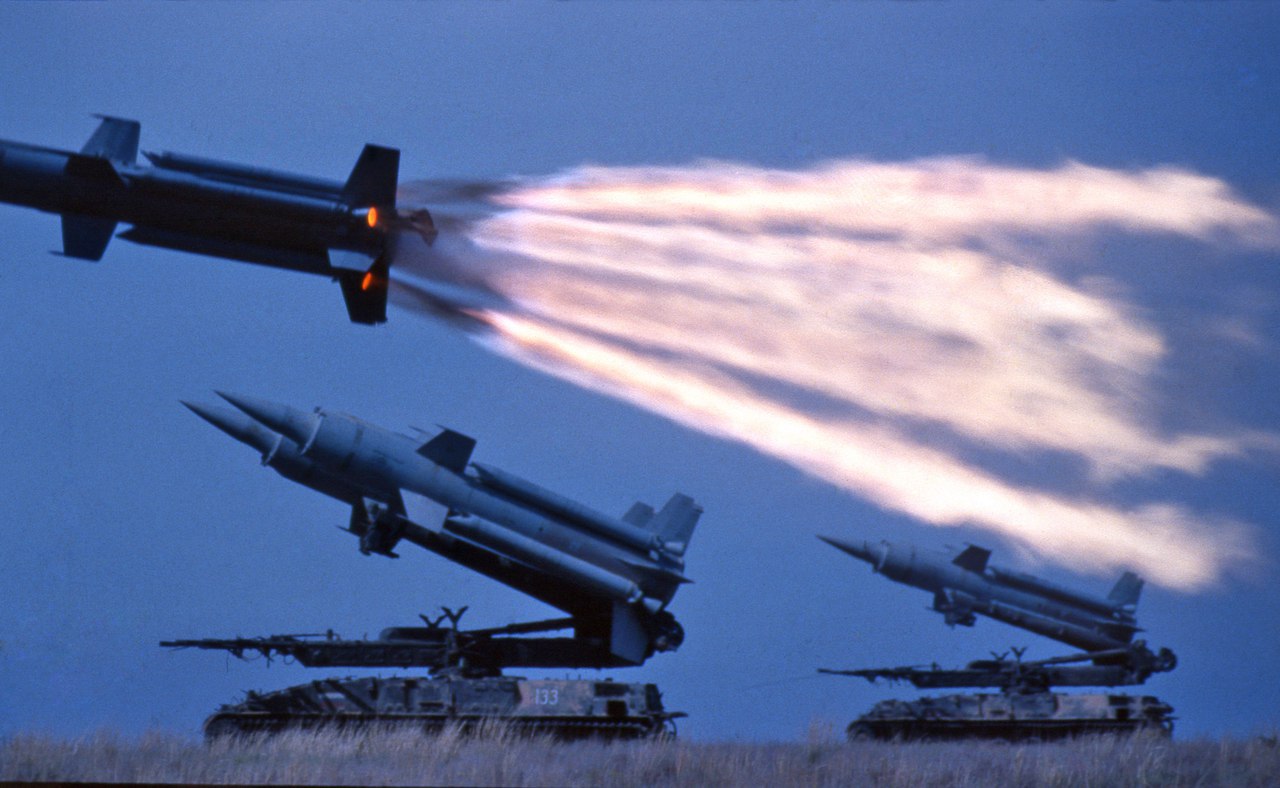

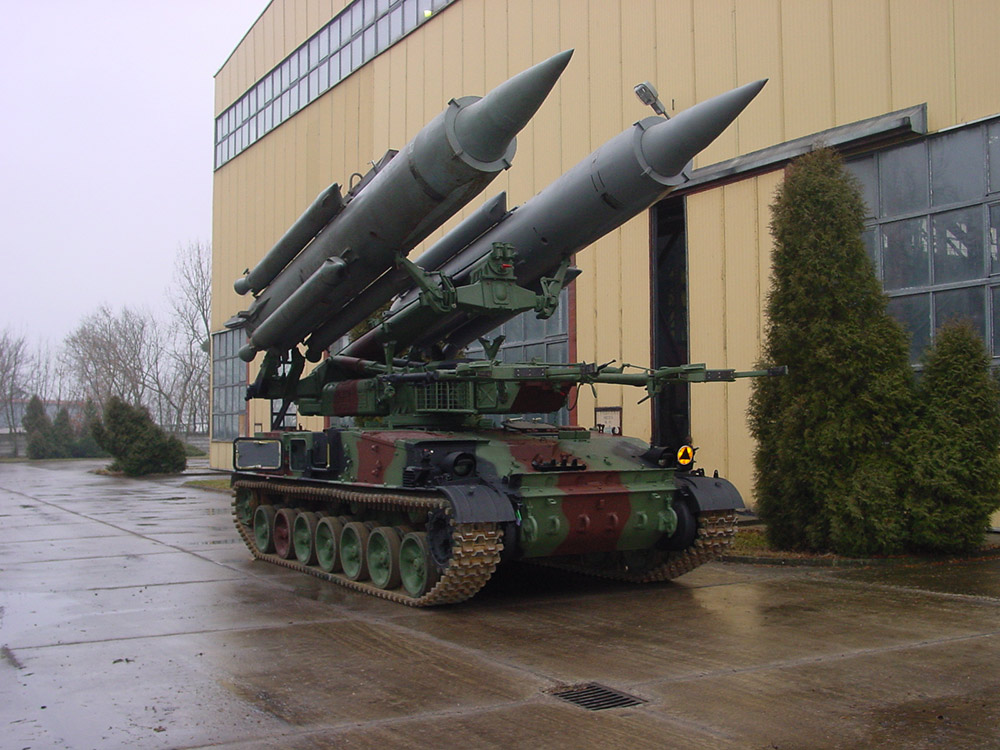

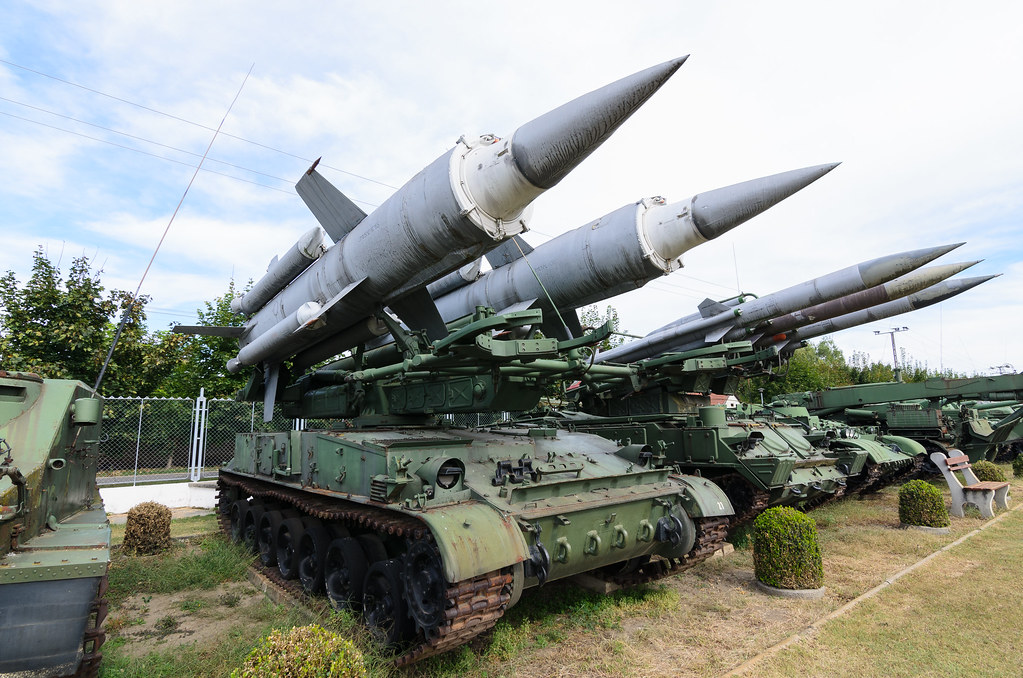

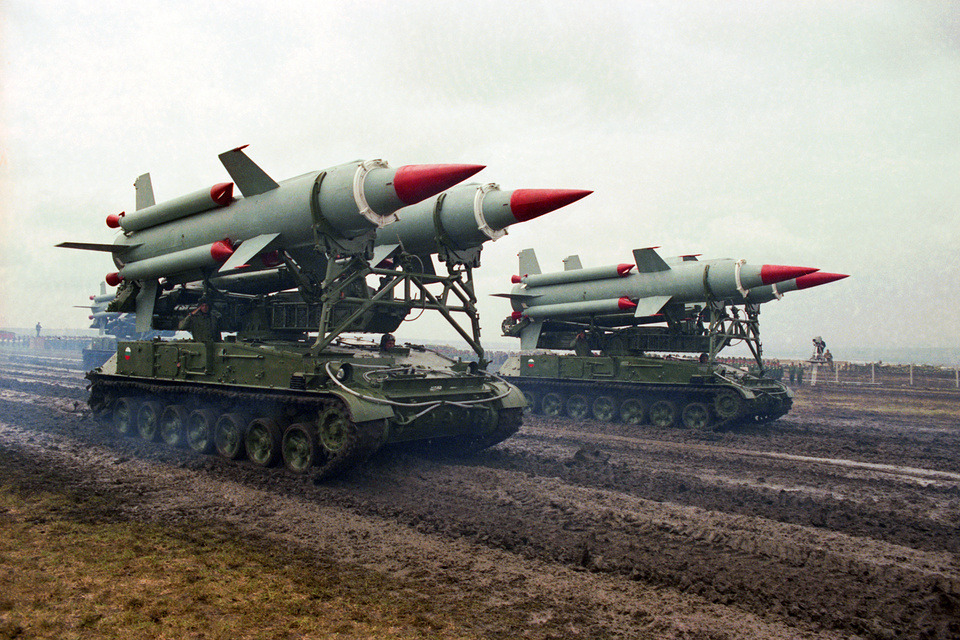

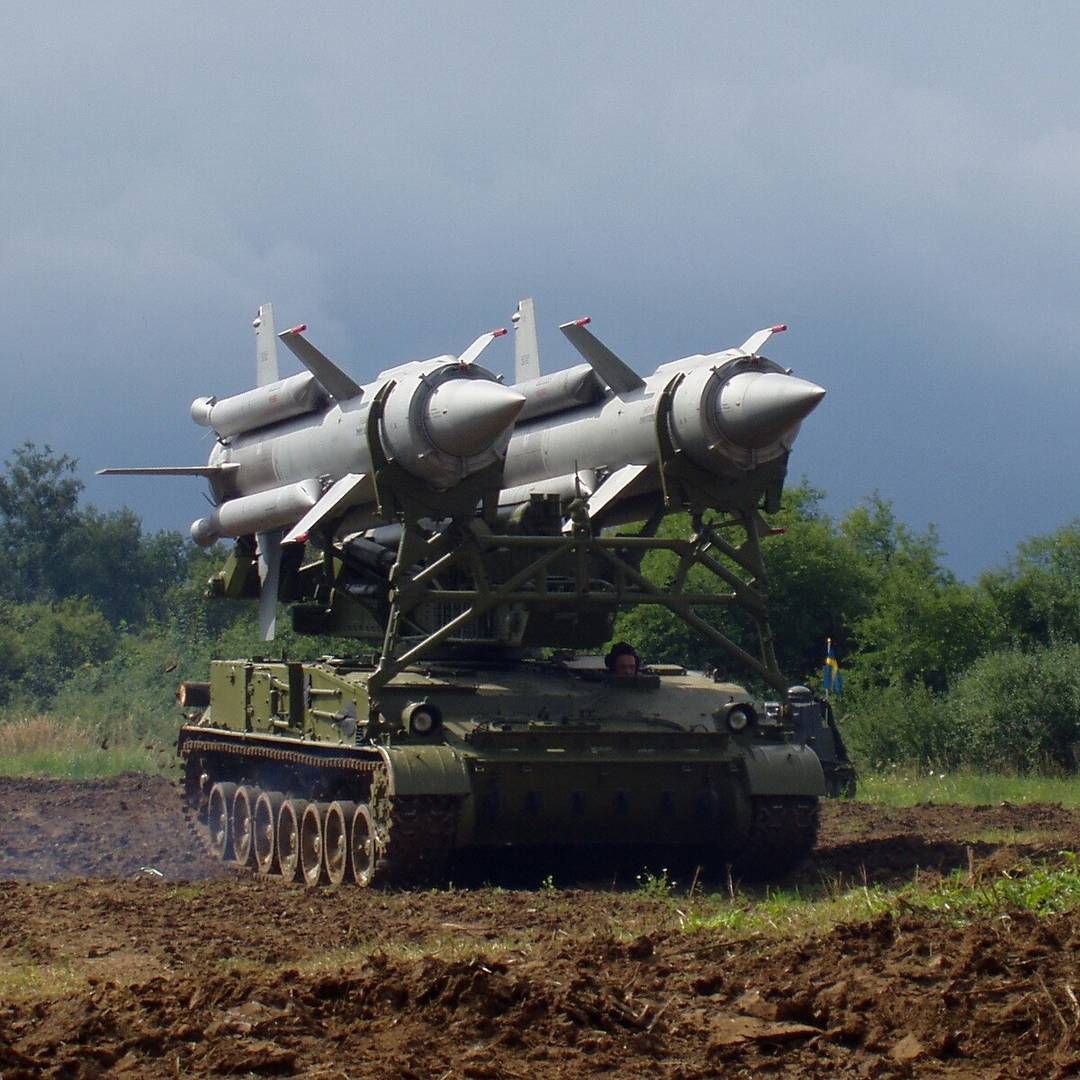

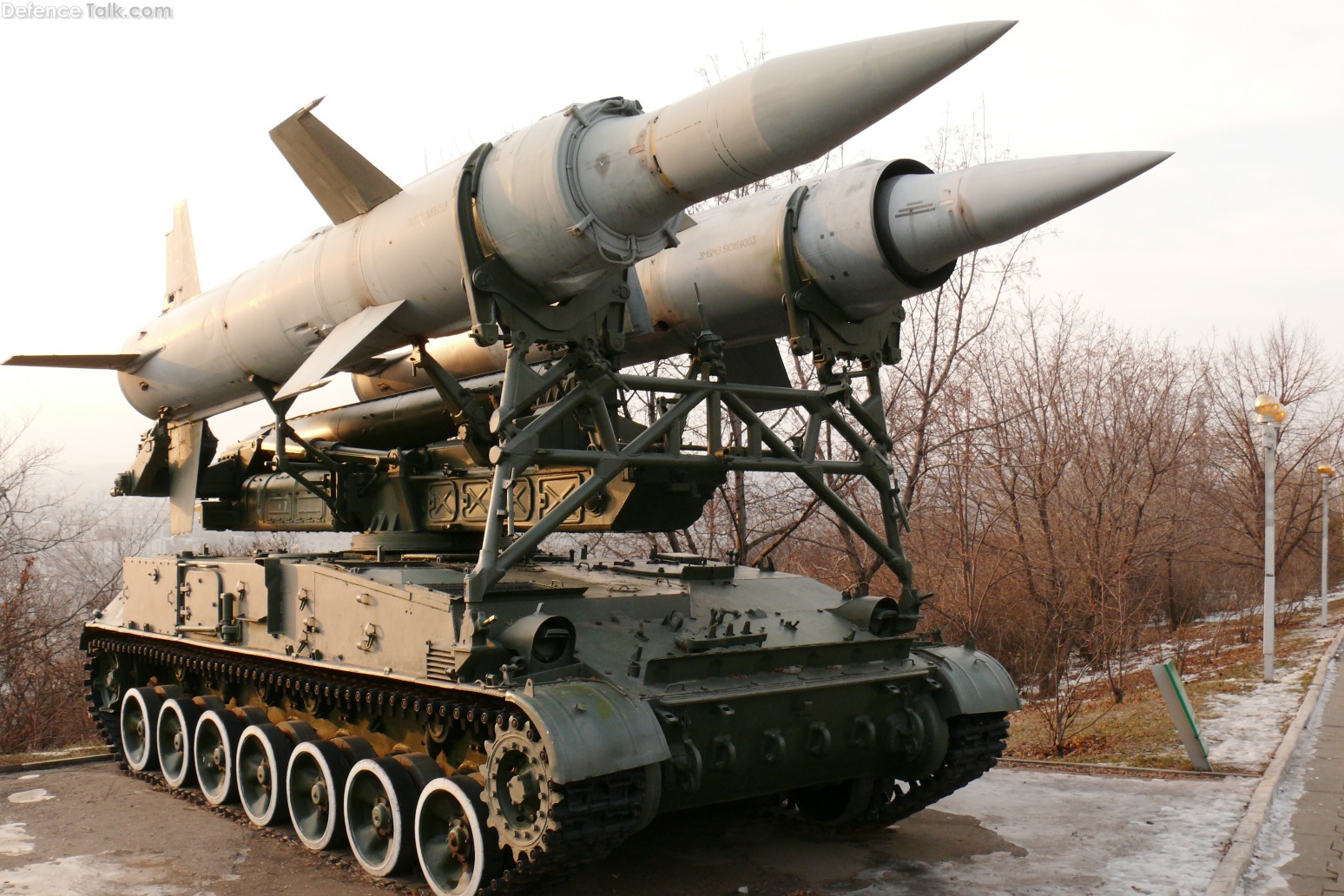

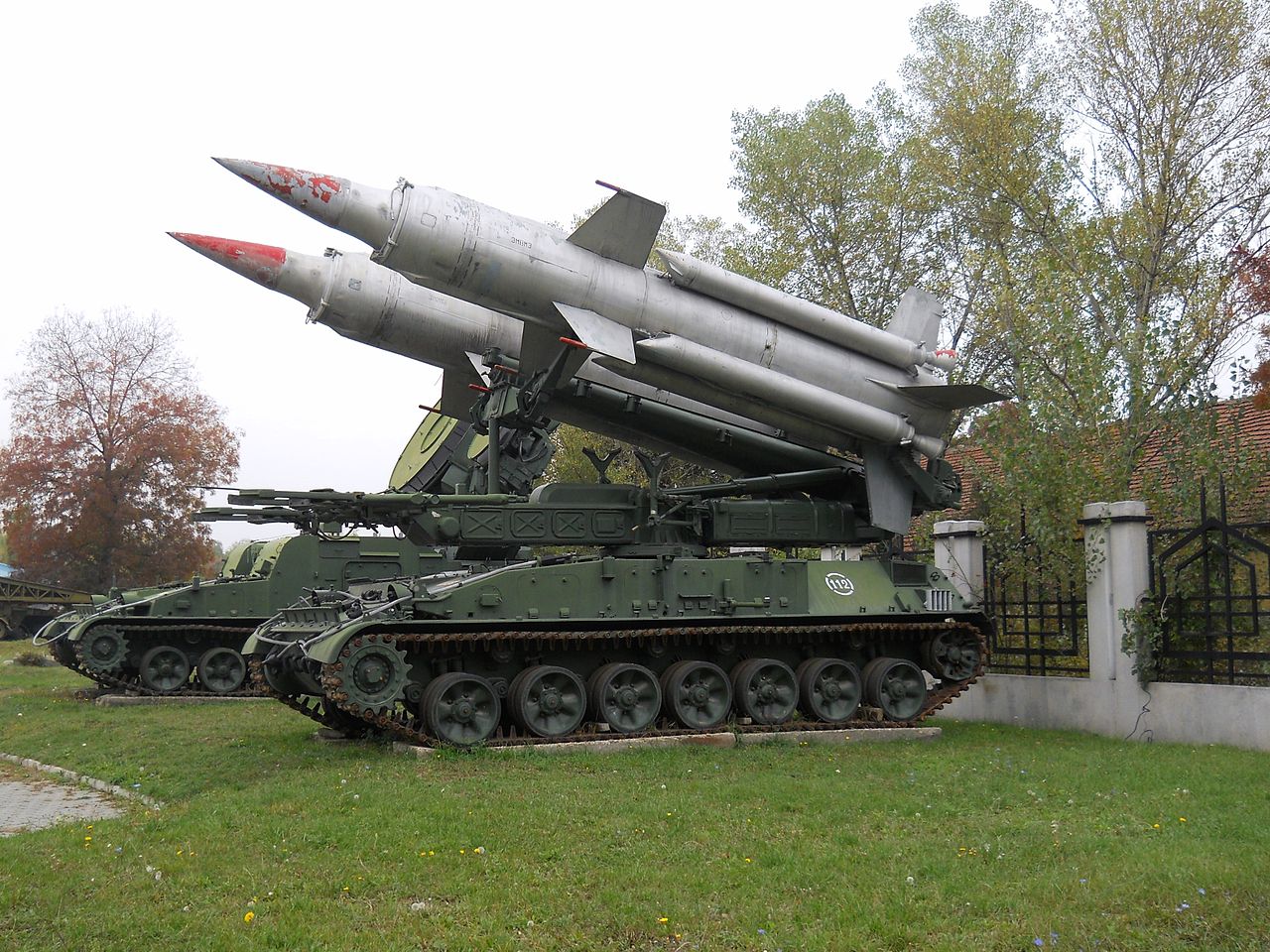

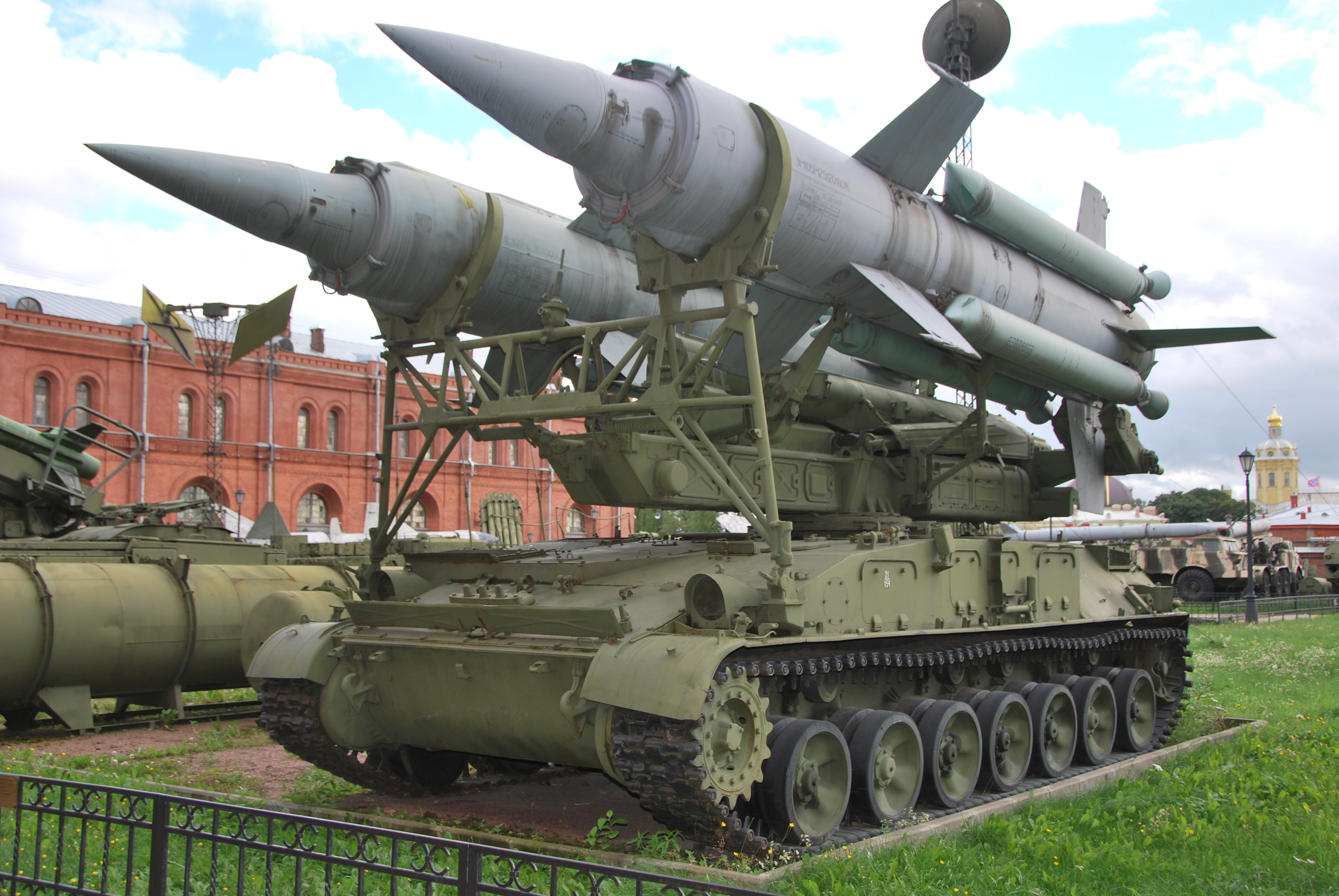

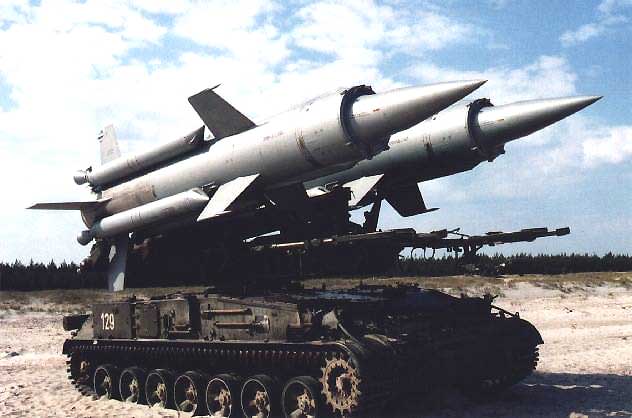

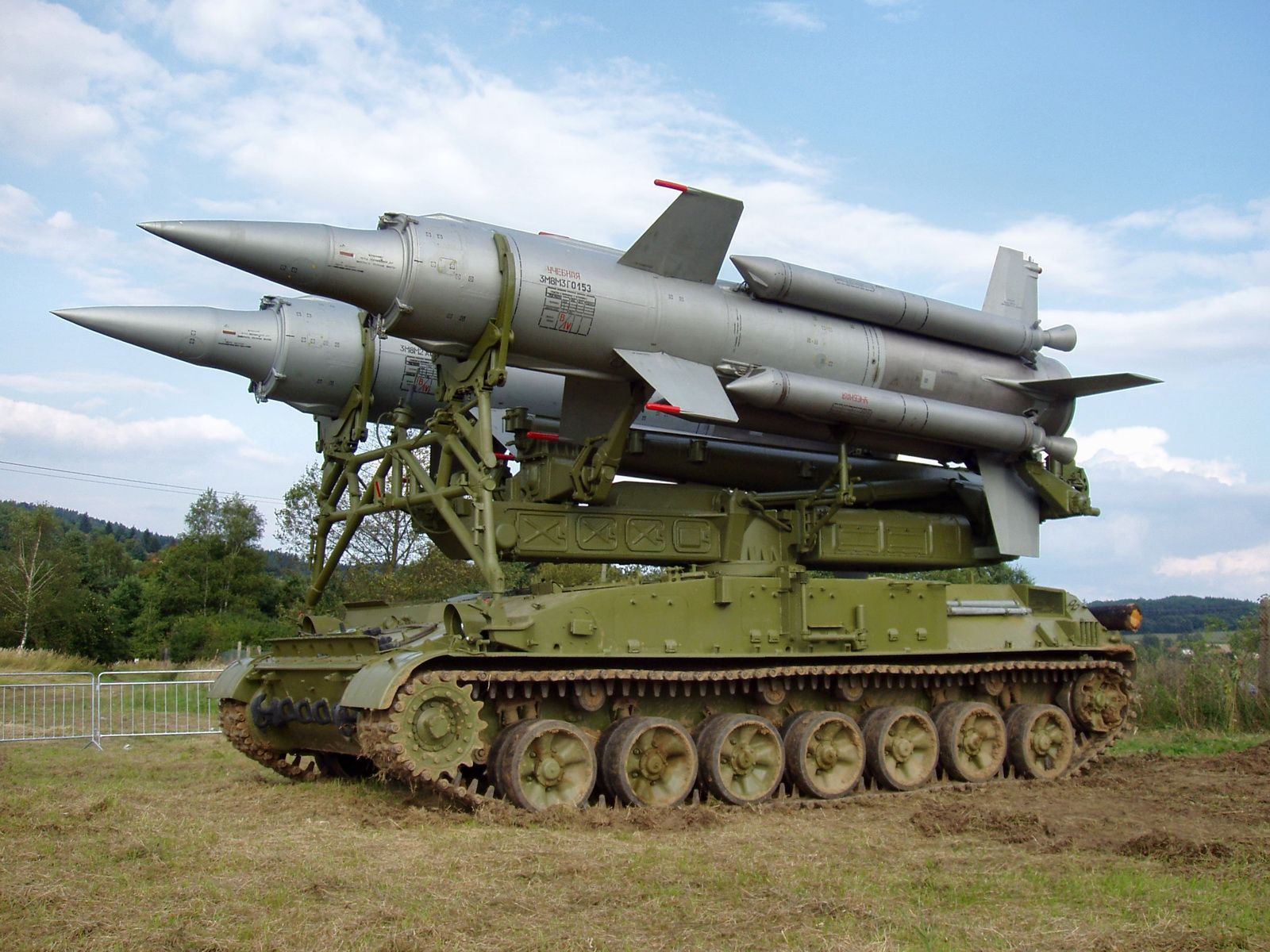

Κάθε εκτοξευτής αποτελείται από ένα τεθωρακισμένο ερπυστριοφόρο σασί, πάνω στο οποίο υπάρχει μία υδραυλική περιστρεφόμενη πλατφόρμα που κρατά δύο πυραύλους. Ο εκτοξευτής μπορεί να γυρίσει 360 μοίρες και οι πύραυλοι μπορούν να ανυψωθούν κατά 45 μοίρες.

Τέσσερεις εκδόσεις του βασικού πυραύλου του συστήματος έχουν παραχθεί, οι οποίες έχουν τις ονομασίες 9M8 (ο βασικός), 9M8M, 9M8M1, 9M8M2 και 9M8M3. Οι εξωτερικές διαφορές μεταξύ τους είναι ελάχιστες, αφού οι περισσότερες βελτιώσεις πραγματοποιήθηκαν στο εσωτερικό τους. Οι δύο τελευταίες υπο-εκδόσεις παραμένουν στην πλειοψηφία οι συνηθέστερες διαθέσιμες επιλογές σε λειτουργία σήμερα.

ΔΙΑΒΑΣΤΕ ΕΠΙΣΗΣ

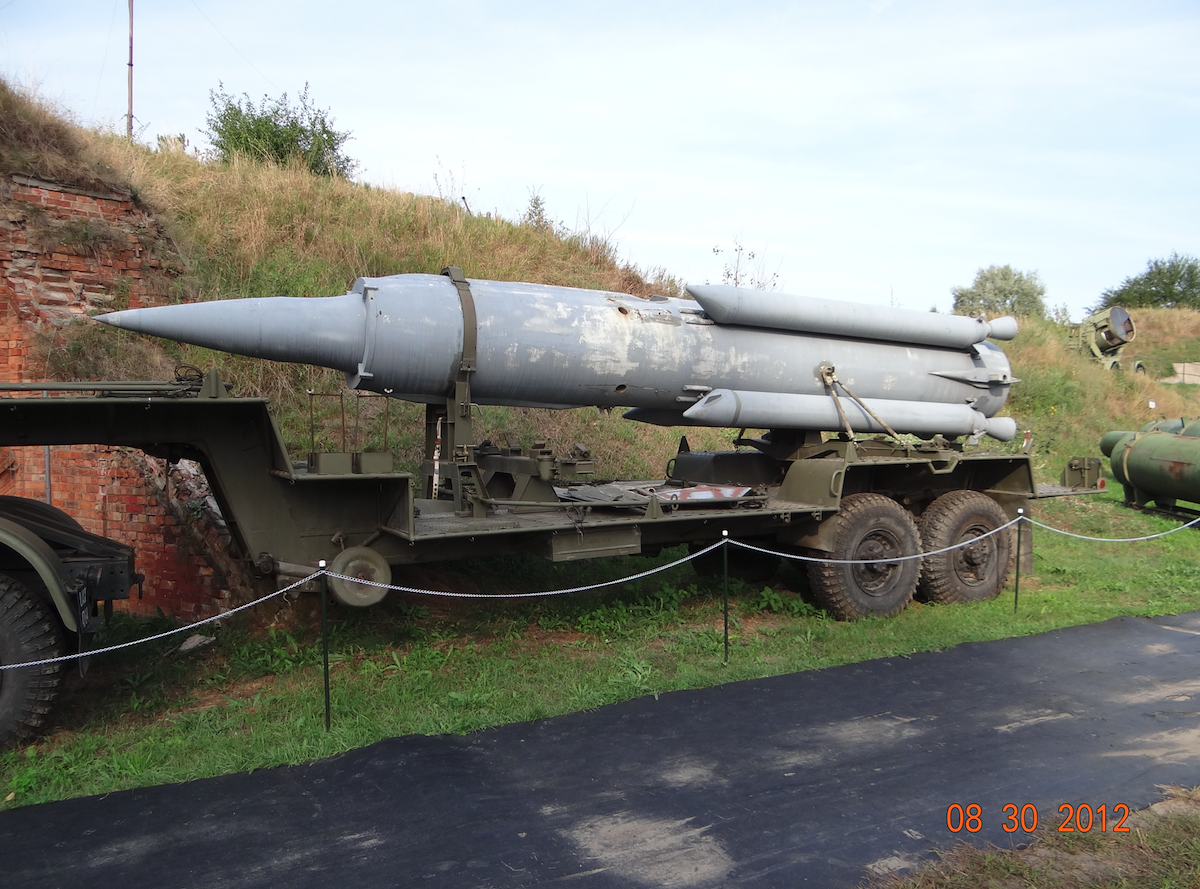

Ο 9M8M1 είναι μία έκδοση μήκους 8,8 μέτρων με αποτελεσματικό βεληνεκές μεταξύ 9 και 50 χιλιομέτρων, ενώ μπορεί να πετάξει από 250 μέχρι 50.000 μέτρα ψηλά. Η έκδοση 9M8M2 είναι 8,3 μέτρα σε μήκος, έρχεται με βελτιωμένη απόδοση σε κοντινή απόσταση, αλλά δεν μπορεί να πετάξει όσο ψηλά μπορεί η προηγούμενη. Το άνοιγμα φτερών και των δύο είναι 2,3 μέτρα, ενώ το άνοιγμα της "ουράς" τους είναι 2,73 μέτρα. Η εκρηκτική κεφαλή τους ζυγίζει 150 κιλά.

Ραντάρ Διοίκησης και Ελέγχου

Μία τυπική συστοιχία 9M8M2 διαθέτει ένα όχημα εκτόξευσης με τον πύραυλο 9M8M2 και δύο οχήματα εκτόξευσης με τον πύραυλο 9M8M1. Οι στόχοι αρχικά ανιχνεύονται από το ραντάρ έγκυρης προειδοποίησης μεγάλου βεληνεκούς P-40 (Long Track), το οποίο επιδεικνύει βεληνεκές 150 χιλιομέτρων και μέγιστο υψόμετρο εντοπισμού 30 χιλιομέτρων.

Τα P-40 λειτουργεί στο εύρος συχνοτήτων E και περνά δεδομένα στο ραντάρ Pat Hand, το οποίο λειτουργεί στο εύρος συχνοτήτων H. Αυτό το ραντάρ τυπικά ανιχνεύει τον στόχο σε απόσταση μεταξύ 120 και 130 χιλιομέτρων, με τον εντοπισμό να ξεκινά στα 80 με 90 χιλιόμετρα. Τέλος, το ραντάρ PRv-9 (Thin Skin) παρέχει πληροφορίες για το υψόμετρο του στόχου.
